PRODUKTBESCHREIBUNG
产品说明

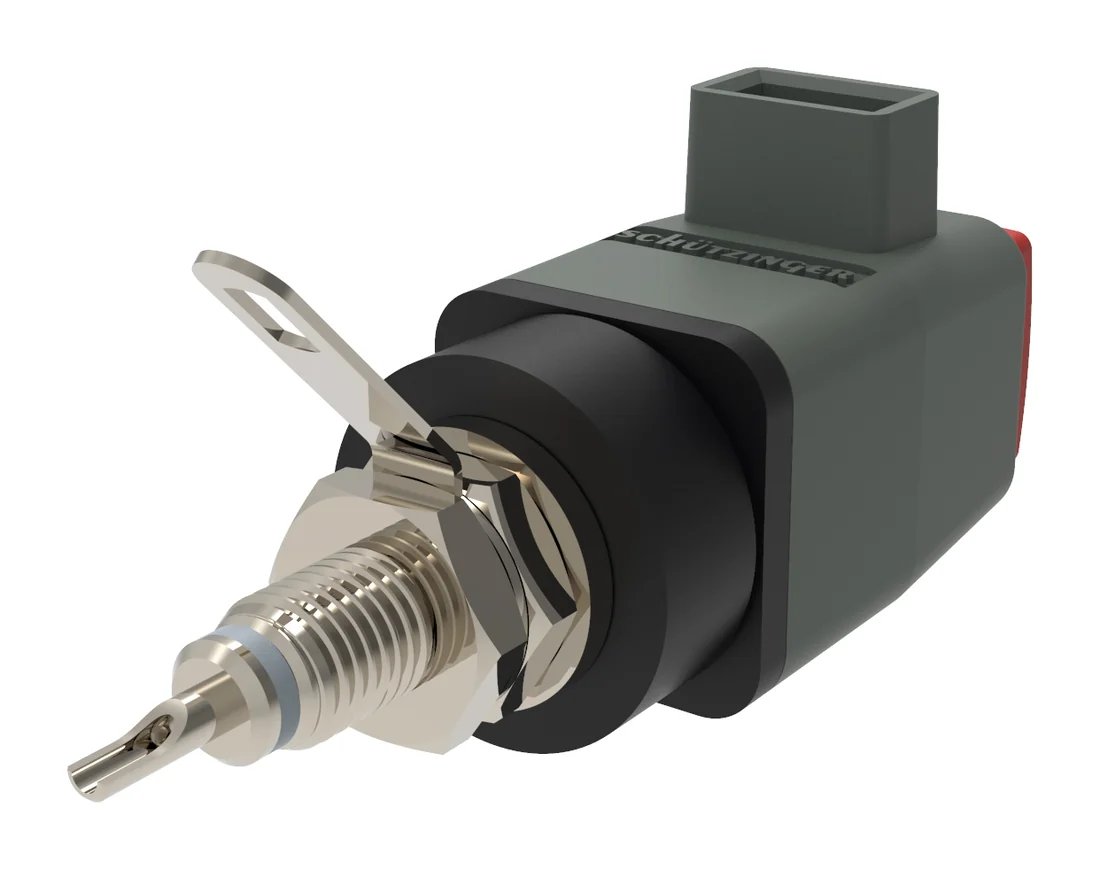

KSDK 7730 是 Schützinger 标准品目录中的 Kelvin 快压夹。额定电压 30 VAC / 60 VDC，额定电流 A: 1 A / B: 16 A，工作温度 -25 °C 至 +90 °C，接触件为镀镍。用于频繁接线的测试与检修场景，按压即可夹住导体；额定值以数据表为准。
关键特点
- 额定电压 30 VAC / 60 VDC
- 额定电流 A: 1 A / B: 16 A
- 工作温度 -25 °C 至 +90 °C
- 接触件镀镍
适用与边界
- 选型前核对接口系统、测量类别与安装方式。
- 跨系统连接请使用对应转接头，并核对转接后的额定值。
- 数据表未标注的 CAT 等级，本站不做推断。
TECHNISCHE DATEN
技术参数
下表字段来自原厂产品页与数据表，未做补写。数值与单位保持原样。
| 型号 | KSDK 7730 |
|---|---|
| 产品类别 | 快压夹 |
| 子类型 | Kelvin 快压夹 |
一般信息
| 颜色 | 黑色、红色 |
|---|---|
| 接触件 | 镀镍 |
| 绝缘件材料 | PA 6.6（聚酰胺） |
| 接线方式 | 焊接 terminal、solder lug or cable lug |
| 额定电压 | 30 VAC / 60 VDC |
| 额定电流 | A: 1 A / B: 16 A |
| 工作温度 | -25 °C 至 +90 °C |
| 最大扭矩（紧固螺母） | 120 Ncm |
| 插接窗口 | 8 mm x 4 mm |
| 触点弹簧压力 | 20 N |
